[SQLD] 데이터 모델과 성능 - 정규화와 성능, 반정규화와 성능

01. 성능 데이터 모델링

데이터 베이스 성능 향상을 목적으로 설계 단계의 데이터 모델링 때부터 성능과 관련된 사항이 데이터 모델링에 반영될 수 있도록 하는것



성능 데이터 모델링의 특징

• 데이터의 증가가 빠를수록 성능 저하에 따른 성능 개선 비용이 증가한다
• 데이터모델은 성능을 튜닝하면서 변경이 될 수 있다
• 분석/설계 단계에서 성능을 고려한 데이터 모델링을 수행할 경우 성능저하에 따른 Rework 비용을 최소화 할 수 있는 기회를 가지게 된다



성능 데이터 모델링 수행 절차

1. 데이터 모델링을 할 때 정규화를 정확하게 수행한다
2. 데이터 베이스 용량 산정을 수행한다
3. 데이터 베이스에 발생되는 트랜잭션의 유형을 파악한다
4. 용량과 트랜잭션의 유형에 따라 반정규화를 수행한다
5. 이력모델의 조정, PK/FK 조정, 슈퍼타입/서브타입 조정 등을 수행한다
6. 성능관점에서 데이터 모델을 검증한다





02. 정규화

데이터 중복 제거, 데이터 분류 등을 위해 데이터를 구조화 시키는 과정

이상한 현상 제거 → 데이터 중복 제거, 데이터모델 유연성 향상



정규화 특징

• 정규화를 실행 한다면 데이터 조회 시 조인의 수가 증가한다
• 업무가 변경되도 모델의 유연성을 향상 시킨다
• 엔터티의 의미해석이 명확해 진다
• 테이블 수가 증가한다
• 모델의 독립성을 향상시킨다



정규화의 절차

제 1정규화 ~ 제 5정규화. 실제로는 제 3정규화까지만 수행을 한다



① 제 1정규화(1NF)

• 테이블의 중복을 제거
• 새로운 테이블을 추가 (PK추가)
• (기존 테이블과) 1:M 관계 형성

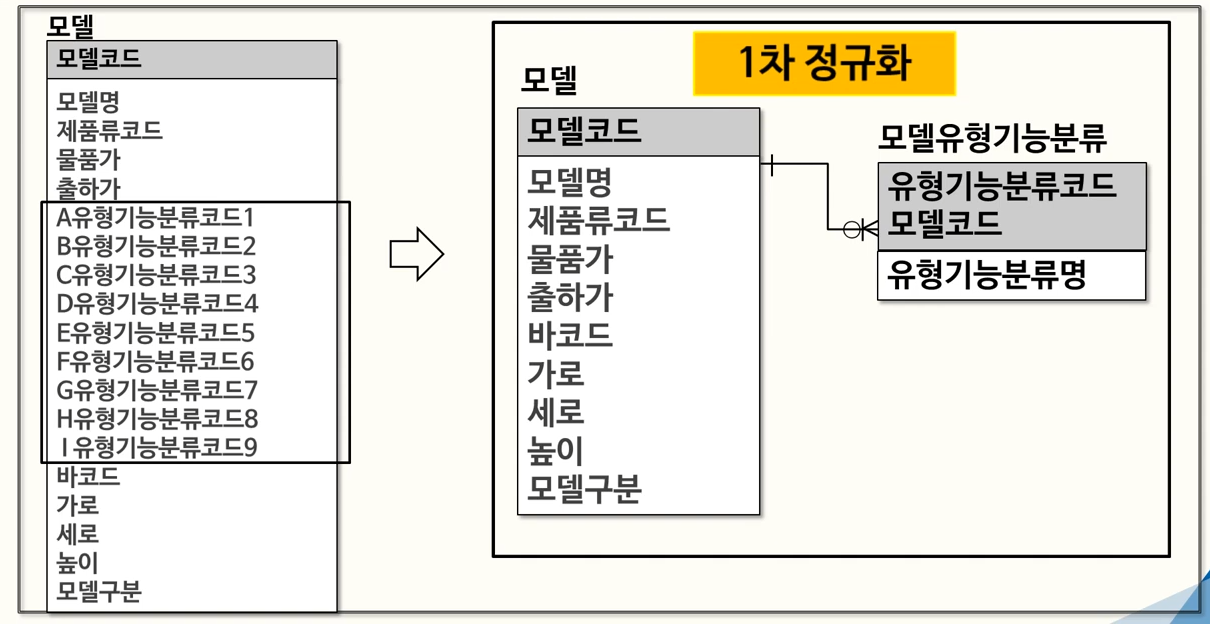

'기능분류코드' 속성 차원에서 같은 속성인데 칼럼 단위로 반복이 되고 있다

 → 1차 정규화 대상으로 새 테이블을 추가하여 분리할 수 있다 (모델, 모델유형기능분류는 1:M 관계를 형성한다)



② 제 2정규화(2NF)

• 기본키가 2개 이상의 속성일 때 부분 함수 종속성 제거
• PK가 2개 이상일 때, 종속되는 관계가 있다면 분리

부분함수종속성❓
테이블의 기본키가 학번, 책번호 속성으로 책이름, 학과, 이름 엔터티가 있다고 가정해보자.
학번이 바뀌면 이름과 학과가 바뀐다. 하지만 책 이름은 바뀌지 않는다.
책 번호가 바뀌면 책 이름이 바뀌지만 학과나 이름이 바뀌지는 않는다.
이렇게 부분적으로 함수들끼리 종속성이 있는걸 부분함부종속성 이라고 한다.
이것을 제거하기 위해 따로 분리 시킨다.

함수종속성(FD)❓

데이터들이 어떠한 기준에 의해서 종속되는 것을 의미

- 완전 함수적 종속: 기본키에 대해서 그 속성이 완전히 종속될 때
- 부분 함수적 종속: 기본키 전체가 아니라 일부에 대해 종속될 때



③ 제 3정규화(3NF)

이행 함수 종속성을 제거

기본 키에 의존하지 않고 일반 칼럼에 의존하는 칼럼이 있다면 이를 제거

이행함수종속성❓
기본 키를 제외한 속성 중 종속성이 발생하는 것
학과는 학과코드에 종속된다. 그러므로 제거하기 위해서 테이블을 분리한다.

직원 테이블에 기본 키인 '사원번호' 외 의존하는 칼럼이 있다.

부서코드와 부서이름은 '부서' 테이블에 속해야 할 사항이다.

→ 데이터가 중복되어, 저장 공간이 낭비되고 있다. 3차 정규화 진행



④ 보이스-코드 정규화(BCNF)

후보 키가 기본 키를 종속시킬 때 분해한다.

후보키<수강 교수>가 기본키<수강 과목>을 종속시키고 있기 때문에 분해를 시킨다



⑤ 제 4정규화(4NF)

컬럼 여러개가 하나의 컬럼에 종속 될 때 다중값 종속성을 제거한다



⑥ 제 5정규화(5NF)

조인종속의 경우 분해한다



정규화의 성능저하

정규화 전에는 데이터 조회 시 테이블 1개를 조인하고 조회 했다면

정규화 후에는 데이터 조회 시 테이블 2개를 조인해야 한다.

이는 조인 시 마다 CPU와 메모리 소모를 유발 시키기 때문에 성능 저하를 시킨다.



❗️해결방법은 반정규화를 하여 1개의 테이블에 저장하여 조인 시키는 것이다.



하지만, 하나의 테이블에 컬럼을 증가시키면 조인의 최소화로 조회가 빠르지만 너무 많아져 DBMS의 입출력 단위인 블록의 크기를 넘는다 그러면 1번 조회 할 때마다 여러개의 컬럼을 읽어야 하기 때문에 빠르진 않다.





03. 반정규화

정규화로 인한 DB 성능 저하를 막고자 데이터 중복을 허용하고 조인 횟수를 줄이는 방법



반정규화 특징

• 반정규화 시 테이블 조회가 간단하다
• 조인을 조회해서 조인을 제거함으로써 성능을 향상시킨다
• 데이터 중복을 허용하기 위해 조회(SELECT)문에서 조인(JOIN)을 제거한다 → 조회 속도 향상
• 데이터 독립성이 낮아진다



반정규화 수행하는경우

• 정규화 시 수행 속도가 느려졌을 경우
• 다량의 범위를 자주 처리해야 하는 경우
• 특정 범위의 데이터만 자주 처리하는 경우
• 요약/집계 정보가 자주 요구되는 경우



반정규화 절차

① 반정규화 대상 조사

모든 데이터양을 조사 후 범위 처리 빈도, 통계 프로세스, 테이블 조인 수, 대량 범위 처리 등을 통해 반정규화 대상을 검토한다



② 다른 방법 검토

다른 방법이 있는지 검토한다

e.g. 뷰(VIEW), 클러스터링, 인덱스 조정, 파티셔닝 기법, 응용 애플리케이션에서 로직을 구사하는 방법을 변경



③ 반정규화 실행

반정규화를 하는 대상은 테이블, 속성, 관계에 대해 적용하며 필요 시 추가, 분할, 제거 할 수 있다



반정규화 기법

테이블의 반정규화

기법분류	반정규화 기법	설명
테이블 병합	1:1 관계 테이블 병합	하나의 테이블로 병합 후 성능 향상
	1:M 관계 테이블 병합	테이블을 병합 후 성능 향상 (but, 데이터 중복이 많다)
	슈퍼/서브타입 테이블 병합	테이블 통합하여 성능 향상
테이블 분할	수직분할	1개의 테이블을 수직을 분할시켜 2개의 테이블로 만든다 컬럼 단위의 테이블을 1:1로 분리시켜 성능 향상
	수평분할	1개의 테이블을 수평으로 분할 시켜 2개의 테이블로 만든다 로우 단위로 집중 발생되는 트랜잭션을 분석하여 로우 단위로 테이블을 쪼갬. 특정 값에 따라서 테이블을 분할
테이블추가	중복테이블 추가	테이블 구조 중복하여 원격 조인 제거
	통계테이블추가	합계, 평균을 미리 계산하여 조회 시 성능 향상
	이력테이블 추가	마스터 테이블에 존재하는 레코드를 중복하여 이력 테이블 존재
	부분테이블 추가	자주 사용하는 컬럼들 모아 테이블 생성

슈퍼 타입 / 서브 타입 ❓
주문 엔터티가 있다면 주문 엔터티는 의류 주문이나 신발 주문으로 분류 될 수 있다.
이 때, 주문 엔터티는 슈퍼 타입. 의류 주문이나 신발 주문은 서브 타입이라고 한다.


슈퍼/서브 타입 변환 방법
1. OneToOne Type (1:1 타입)
슈퍼 타입과 서브 타입을 개별 테이블로 도출 → 테이블 수가 많기 때문에 조인 증가, 관리 힘듦
2. Plus Type(슈퍼 + 서브 타입)
슈퍼 타입과 서브 타입 2개의 테이블 도출 → 조인 발생, 관리 힘듦
3. Single Type(All in One 타입)
슈퍼 타입과 서브 타입을 하나의 테이블로 도출 → 조인 감소, 관리 편리, 입출력 성능 나쁨

수직분할 기법

수평분할 기법



칼럼의 반정규화

반정규화 기법

중복칼럼 추가

파생칼럼 추가

이력테이블 칼럼 추가

PK에 의한 칼럼추가

응용시스템 오작동을 위한 칼럼 추가
